NB questa squenza mostra “STEP BY STEP”  tutte le operazioni necessarie per un intervento di demolizione controllata ed è stata appositamente creata per fornire ai non addetti ai lavori ogni chiarimento possibile.  Si consiglia anche di leggere nella sezione “Perchè sceglerci” Alcune preziose informazioni per i non addetti ai lavori:

Sequenza taglio finestre

-Tracciamento

– Posizionamento tasselli  di ancoraggio

– Carotaggi negli angoli

– Posizionamento supporti e fissaggio binario

– Montaggio macchina

– Taglio cemento

– Messa in sicurezza dei pezzi tagliati

– Taglio angoli interni con sega a catena

– Asportazione dei pezzi di cemento tagliati

– Montaggio finestre



Tracciamento

1 posizionamento supporto binario tagliamuri     2 supporto binario piazzato

Sulla parete viene tracciato il profilo delle finestre da tagliare

Posizionamento tasselli di ancoraggio

3 posizionamento supporto binario     4 tassellatura per piazzamento macchina da taglio a disco

  • Con precisione viene individuato il punto di fissaggio del supporto binario ove viene praticato un foro per l’inserimento di un tassello ad espansione



5 inserimento tassello ad espansione per supporto macchina da taglio     6 Battitura tassello ad espansione

  • Nel foro viene inserito un tassello ad espansione per garantire il fissaggio dei supporti del binario



Carotaggi negli angoli

7 carotaggio negli angoli

  • Negli angoli viene praticato un foro con la carotatrice per evitare il sovrataglio



Posizionamento supporti e montaggio binario

8 fissaggio del supporto del binario della macchina da taglio

  • Il supporto viene posizionato con precisione e fissato mediante viti al tassello



9 montaggio bunario della tagliamuri     10 fissaggio binario

  • Il binario guida della macchina tagliamuri viene montato e fissato ai supporti



Montaggio macchina

11 montaggio tagliamuri     12 fissaggio tagliamuri

  • Sul binario viene fissata la macchina tagliamuri



13 montaggio disco diamantato della tagliamuri     14 fissaggio disco diamantato

  • Il disco diamantato viene montato alla macchina



15 collegamento cavi tagliamuri     16 collegamento cavi tagliamuri al box altafrequenza

  • Si collegano i cavi tra la macchina tagliamuri e la centralina ad alta frequenza



17 praparazione copridisco tagliamuri     18 montaggio copridisco tagliamuri

  • Viene montata la protezione del disco



19 Telecomando della tagliamuri     20 collegamento ed accensione del generatore

  • Viene collegato il telecomando che gestirà tutte le funzioni della macchina e si mette in moto il generatore che fornirà la potenza di 35 kw a 380 volts necessari per far funzionare la tagliamuri.



Taglio cemento

21 operatore tagliamuri     23 la tagliamuri scorre lungo il binario

  • L’operatore, posto a distanza di sicurezza, da inizio alle fasi di taglio

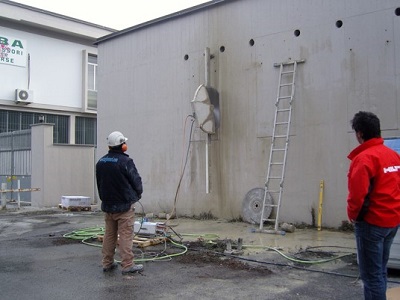

24 la sega a disco taglia il ca con precisione millimetrica

La macchina scorre lungo il binario ed effettua il taglio con precisione millimetrica



22 taglio ca verticale     25 la lama taglia il cemento ed il ferro con precisione

  • La lama taglia cemento e ferro con assoluta precisione.



Messa in sicurezza dei pezzi tagliati

26 il cemento tagliato viene messo in sicurezza

  • Prima di effettuare l’ultimo taglio in alto, i pezzi di cemento vengono messi in sicurezza collegandoli alle pareti adiacenti a mezzo di staffe in acciaio fissate con tasselli ad espansione.



Taglio angoli interni con la sega a catena

27 sega a catena

  • Con la sega a catena si staccano e rifiniscono gli angoli dall’interno, l’attività e alternativa ai carotaggi d’angolo.



Asportazione dei pezzi di cemento tagliati

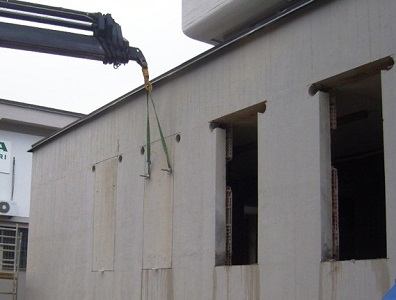

28 apertura finestre con tagliamuri     29 rimozione cemento tagliato con la tagliamuri

  • I pezzi di cemento vengono imbracati e sollevati da una autogrù, posizionati su un automezzo e smaltiti alla più vicina discarica.



Montaggio finestre

30 montaggio finestre

  • Poche ore dopo le cinque nuove finestre sono montate e pronte per essere utilizzate con notevole risparmio di tempi e costi rispetto ad un intervento di tipo tradizionale.
